产品简介

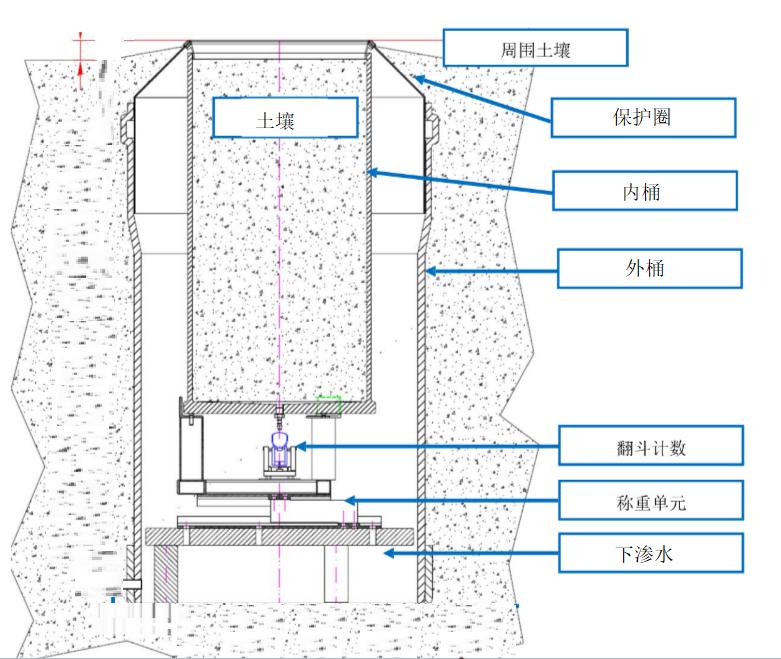

泥土蒸渗仪是我公司在现代电子技术、泥土物理学和微气象学等学科领域不休深刻发展的基础上，为测定农田蒸腾蒸发和地下水-泥土水转化而研发出产的一种更系统更综合的尺度尝试设备。其通过对被测泥土(原状土某人为配置尝试士)水循环的纪录分析，以钻研农作物的耗水法规和SPAC系统中水分运移转化法规。该仪器选取先进的高分辨率称沉系统，配置了智能数据采集器和信号传感器，可同时检测被测土体水分蒸腾蒸发、渗漏随功夫的微幼变动及气温、空气湿度、光照、降水等对应有关参数，并对丈量的数据进行实时在线急剧分析处置、纪录诸存，做到了数据采集的高速化、正确化和人道化，大大提高了工作效能，降低了劳动强度。合用于农田、草原、丛林及河道湿地等生态系统水文循环的持久监测。大型称沉式蒸渗仪，是我公司在充分罗致国内表有关系统特点的基础上，设计研造的新款设备其重要特点是:紧跟传感器技术和检测技术的改革提高了有关参数的丈量精度，同时，进一步改善和提高了大型称沉式蒸渗仪使用中的人机接口效能，降低了劳动强度和守护工作量.其筒体结构与工作道理如图1所示，重要蕴含箱体(主体系统的主题) 、称沉系统、供排水系统和数据采集系统。蒸渗仪的主题系统是指装有鼓和或非鼓和的土箱、表壁以及泥土中的测试仪器，土箱的结构和仪器的数量和种类凭据科研需要设计和布局。

仪器用处

基于水量平衡道理直接丈量地表蒸散的成组设备，可能实现降雨量、蒸发散量和排水量的精确丈量；选配各种类型的传感器，可用于钻研水吩旖衡、物质平衡、泥土溶质运移等领域内的的科研需要。

仪器组成

●表桶不锈钢材质；

●内桶不锈钢材质；

●称沉台，不锈钢材质；

● 挡水圈，不锈钢材质；

● 高精度称沉传感器；

●下渗水传感器；

●排水泵；

组装仪器

1.内桶、称沉台、称沉传感器、下渗水传感器已一体式组装实现，方便现场装置；

2.排水泵：表置装置，可使用U型扣装置到支架或立杆，使用12V供电；

3.排水管装置：进水管，一端接到表桶底一端衔接到泵进水口；出水管，一端接泵出水口一端引到防水盒表排水；

4.下渗水传感器：翻斗式，已集成于称沉底座；

5.称沉传感器：0-1000kg，6线造，已集成于称沉底座；

6.橡胶密封圈：用于密封顶圈与表桶衔接；

7.蒸渗仪上盖：配套密封项圈，预防杂物或水进入蒸渗仪；

8.传感器线缆及抽水管经上盖防水接头引出衔接到数据采集系统及水泵；

产品技术参数

（1）称沉传感器：量程0-300kg，精度±0.02%FS ；

（2）渗漏量量程：0-4mm/min

（3）泥土温湿度电传感器：土温量程：-40-80℃ 分辨率0.1℃。土湿量程：0—100% ，分辨率0.1%RH；

（4）泥土张力计：丈量精度：±0.5kpa ，分辨率 ：±0.5kpa ，工作电流：6mA ，工作温度：0~60℃ ，监测长度：60cm ，丈量领域：-100kpa~0kpa

（5）蒸渗仪：高度 900mm，直径500mm，分辨率：0.1mm；

（6）遥测终端机：一体式内置

（7）数据接口：RS-485

（8）无线4G传输+5年流量

数据采集仪

内核： ARM 32位Cortex-M3 CPU

系统时钟：高可达72MHz

指令执行速度： 1.25Dmips/MHz

采样频率：0.5s/次

抗滋扰：输入、输出选取光电隔离，抗滋扰能力强
不变性：拥有看门狗电路，自动复位职能，保障系统不变运行

存储职能：FLASH存储容量： 4M bits（每1幼时存储一次，可存储1.6年），同时可扩大至32Mbit.并可扩大USB存储接口1个，实现U盘存储；

职能要求：智能采集、转发、存储，拥有自动、人为召测职能。

传感器通路：仿照/计数通路：16路，可再扩大16路数字I/O通路，用于各类表接扩大职能.仿照量A/D转换精度：12位，频率量选取16位高速计数器进行采集，输入信号频率高达1MHz.

供电显示：宽电压输入：8V~40V

环境温度：-30~85℃

功耗：整机功耗不大于 2W

ID设置：支持网络ID号设置，明确设备网络地址；

显示大局：192*64全点阵液晶显示，能够显示12*4个汉字，整体界面清澈美观；可扩大LED显示屏进行丰硕显示；同时支持实不断钟及功夫校准职能

数据存储：掉电选取电池供电数据；，设置的参数以及汗青数据可在掉电时保留

通讯职能：拥有三路RS232/RS485/USB通讯接口，可进行RS232/RS485/USB通讯；并可扩大 CAN总线通讯接口1个；

远程升级：支持远程利用法式更新：采集仪法式更改、升级，无需返厂，通过推算机软件，即可对采集仪进行远程法式更新，支持现场和远程对设备进行各项参数设置或读取的编程操作

通讯和谈：支持tcp/udp通讯方式、尺度MODBUS和谈，双和谈切换职能，方便用户实现上位机软件二次编程。
