一、一体化形象传感器产品简介

老子有钱lzyq88作为专业研发出产销售微型形象仪的企业，一向致力于微型形象仪和形象环境解决规划推广利用。拥有齐全的出产链、实力雄厚的技术团队和全面的营销团队，我们研发出产的超声波风速风向仪、五身分微形象仪、六身分微形象仪和幼型自动形象站等形象产品，已宽泛利用到形象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧路等领域，客户遍布全国各地，并获得了优良的社会效益和经济效益。

与传统的微型形象仪相比，我司产品克服了对高精度计时器的需要，预防了因传感器启动延时、解调电路延时、温度变动而造成的丈量禁绝问题。

TH-WQX9型九身分微形象仪创新性地将环境温度、相对湿度、风速、风向、大气压力、降雨量、光电辐射、PM2.5、PM10监测通过一个高集成度结构来实现，可实现户表形象参数24幼时陆续在线监测，通过数字通讯接口将九项参数一次性输出给用户。产品结构紧凑，表形美观、风雅、高度集成产品。

二、一体化形象传感器产品特点

1、顶盖暗藏式超声波探头，预防雨雪堆积的滋扰，预防天然风遮挡

2、道理为发射陆续变频超声波信号，通过丈量相对相位来检测风速风向

3、风速、风向、温度、湿度、气压、降雨量、光电辐射、PM2.5、PM10九身分一体式

4、选取先进的传感技术，实时丈量，无启动风速☆

5、抗滋扰能力强，拥有看门狗电路,自动复位职能,保障系统不变运行

6、高集成度，无移动部件，零磨损

7、免守护，无需现场校准

8、选取ASA工程塑料室表利用终年不变色

9、产品设计输出信号标配为RS485通讯接口(MODBUS和谈);可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输
？，最幼传输距离1分钟

11、探头为卡扣式设计，解决了运输、装置过程松动禁绝的问题☆

三、一体化形象传感器技术参数

1)风速：0～70m/s(±0.1m/s);

2)风向：0～360°(±1°);

3)空气温度：-40℃～85℃(±0.3℃);

4)空气湿度：0～100%RH(±2%RH);

5)大气压力：300hPa～1100hPa(±0.02hPa);

6)PM2.5：0-1000ug/m3(±15%)

7)PM10：0-1000ug/m3(±15%)

8)总辐射：0-2000W/m2(0.1W/m2)

9)光学雨量：0～4mm/min(±4%);

10)出产企业拥有ISO9001质量治理系统认证和推算机软件注册证书

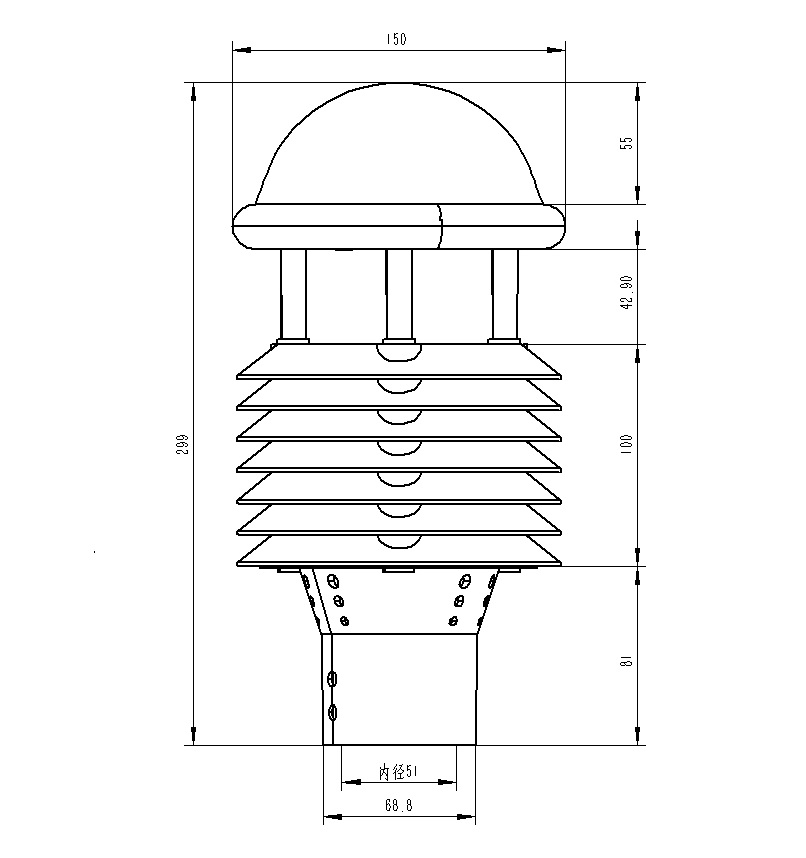

四、一体化形象传感器产品尺寸图

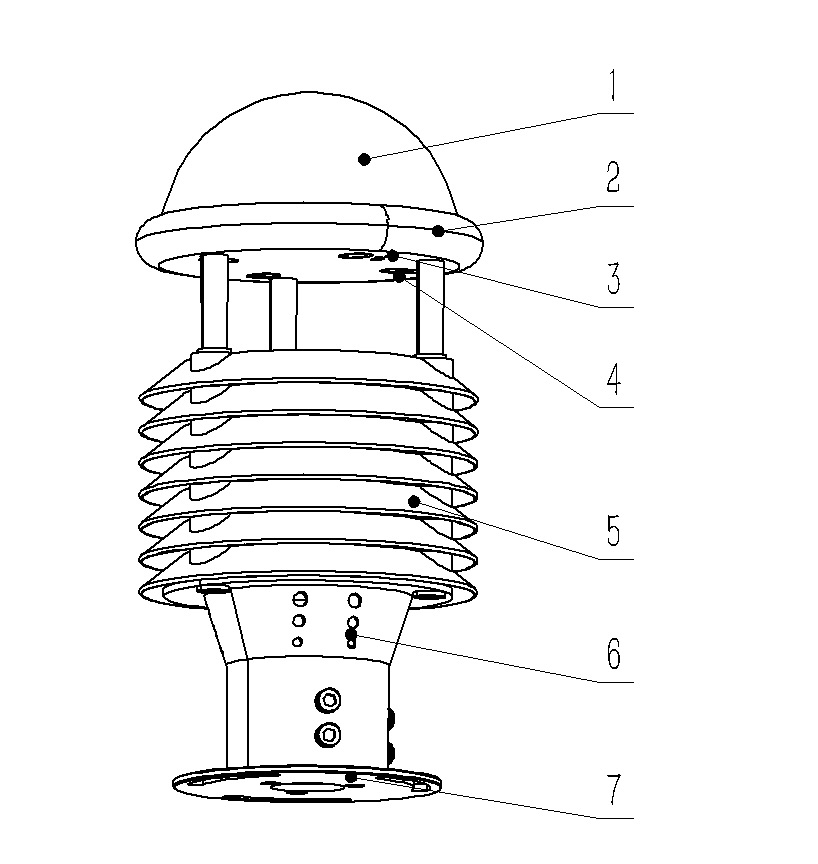

 五、一体化形象传感器产品结构图

1、 光照度/总辐射

2、 光学雨量

3、 节造电路

4、 指北箭头

5、 超声波探头

6、 百叶箱

7、 PM2.5、PM10

温度、湿度、大气压监测地位

8、 法兰转换头

六、一体化形象传感器产品接线界说
